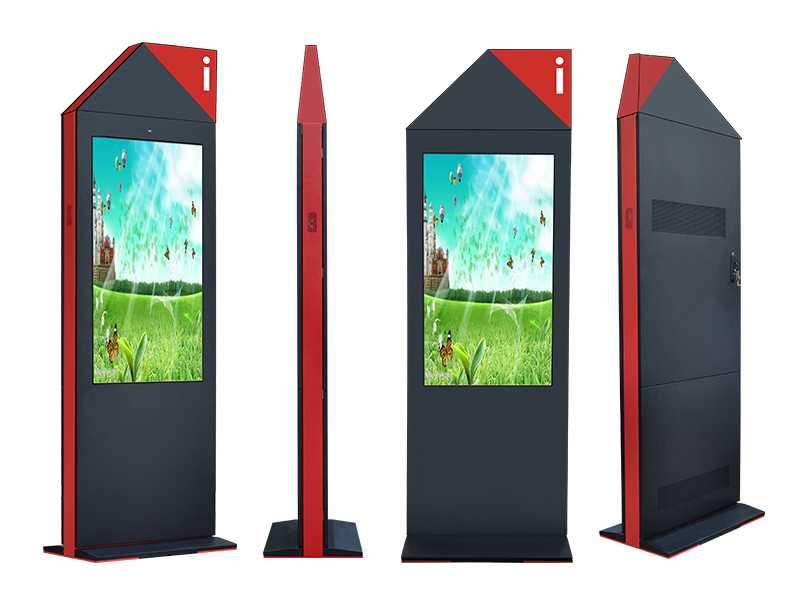

户外广告机功能规格设计介绍
户外广告机产品特点:
外观时尚:根据客户需求,专业设计高雅时尚的外壳,款式多样(可定制);
户外高亮:全天候阳光下清晰可见,亮度最高可达3000 nit;(可选1000nit\1500nit\2000nit\2500nit\3000nit.)
智能感光:整机带有感光模块,屏幕亮度随外界亮度自动调节,节能且显示效果舒适;
定时背光:支持10组时间段定时背光调控,方便易操作;
智能温控:智能温控系统,根据机器内温度自动调节,机内温度超出容许范围,自动关掉电源,进入休眠保护,温度达到正常值,恢复开机模式;温控模块可以保持机身内部恒温干燥环境,防止起雾、凝水现象;
防尘防水:整机密闭性设计,阻止外界粉尘、水进入内部,达到IP65标准;
防晒防爆:外壳为镀锌冷轧钢板或不锈钢(可选),经烤漆、防水防晒、防爆专业表面技术处理;
增透减反:(可选)产品正面采用进口或国产防眩光玻璃,(进口优于国产)能够有效的增加内部光线投射,减少外部光线的反射,使液晶屏显示图像色彩,更加鲜艳亮丽;常规产品标配超白钢化玻璃,不具备AR性能,但满足大部分需求。
高可靠性易用性:整机模块化设计,整体线路整洁,维护简单,所配的信息发布系统易用,功能强大。
交互性:可选纳米电容触摸进行高灵敏度的人机系统交互。
户外广告机性能描述
1 .结构
1.1外壳采用1.5mm镀锌板,阿克苏喷户外专用粉末,防腐7年以上。
1.2外壳结构设计防水边,满足IP65防护等级
1.3 整机屏前保护玻璃采用6mm 超白钢化玻璃,透光率≥98%,高透光,可选AR玻璃。
1.4 整机采用后开门方式,可方便维护内部显示屏、玻璃、散热组件和电子件。
1.5 整机采用模块化设计,方便安装维护。
2 .显示
2.1 采用高亮度工业级别显示屏,亮度达到2500nit,设计寿命50000h。
2.2 高亮显示屏满足阳光下清晰可视,可视角度178°。
2.3 显示屏配置自动感光系统,能根据环境光线改变显示屏亮度。
3 .散热系统
风机散热:
3.1 采用智能直通风散热系统,专业特殊的风道散热设计。
3.2 整机内部空气和外部空气处于循环状态,内部空气通过风机循环来保持内部温度控制。
空调散热:
3.3采用智能空调系统,专业特殊的风道散热设计。
3.4整机内部空气和外部空气处于隔绝状态,内部空气通过空调循环来保持内部温度控制、湿度控制等。
4 .防尘设计
进出风口设计特制防尘过滤网,过滤空气中微尘,并防止蚊虫等进入机器内部。
5 .防盗设计
支架采用内锁式设计,防止从外部可以拆卸螺丝移动机器设备,起到防盗作用
6 .电子
6.1 采用安卓4核主板或X86工业级别低功耗主机,支持远程和本地节目管理。
6.2 采用工业级开关电源,稳定、长寿命。
6.3 具有漏电、防雷等保护配置。
6.4 配置定时器,可设置按天、周、月设置定时开关机。
6.5 配置过温保护,当内部温度高于65℃断电关闭显示屏背光,制冷系统正常运转降温。
7 .交互触摸
7.1 可选高灵敏度纳米电容触摸进行人机系统触摸交互.
一、设计配置清单:
产品名称 | 组成部分 | 规格型号 |
户外广告机
| 钣金外壳 | 钣金外壳采用≥1.5mmSGCC镀锌钢板,内层喷涂富锌底粉,表层喷涂杜邦户外塑粉保护,使用年限确保7年以上; |
| 防爆玻璃 | 6mm超白钢化玻璃;钢化防爆;透光率98%(标配) 6mm AR钢化玻璃;透光率98%,反射率3%;隔离99%的太阳紫外线,隔离52%太阳辐射热量;钢化防爆(可选) |
| 高亮液晶屏 | 户外专用高亮液晶显示屏:独有LED背光模块化组件+铝材工业级散热基板+恒流源驱动组件(可提供专利证书) 显示尺寸:以实际尺寸为准; LED直下式背光,亮度2000cd/m2,阳光下可视 屏幕分辨率高清1920*1080 ; 自动感光探头,根据环境光线调节屏幕亮度,节能省电,减少光污染; |
| 纳米电容触摸 | 户外专用纳米电容触摸屏,高透光性,高灵敏度,可有效搭配主控系统与软件进行人机系统交互,该功能可选。 |
| 播放主机系统 | 安卓联网信息发布系统 ; 支持图片、视频、文字等各种主流音视频格式; 支持有线/无线WiFi网络传输;可选4G网络 支持单机插卡播放; |
| 电控系统 | 空气开关,电控保护; 微电脑定时开关,分时段定时控制机器启停; 防雷器,防雷等级C级,防止瞬间感应雷击; 台湾明纬工业级电源,供电稳定可靠; |
| 散热系统 | 1.标配:智能风扇一体化控温,满足-30-+55度的户外环境下显示屏不黑屏,整机正常工作; 采用高性能横轴流风机,配套风扇调速板,自动感温,自动调节风扇转速,节能省电,延长风扇使用寿命; 高效多层过滤系统,隔离有害灰尘进入机器内部,整机防护等级达到IP65; 2. 选配:智能空调一体机控温,满足-35-+65度的户外环境下显示屏不黑屏,整机正常工作; 采用高性能空调系统一体机,配套空调温控板,自动感温,自动感应湿度,自动调节空调出风抽湿,节能省电,延长空调使用寿命; 高效多层过滤系统,隔离有害灰尘进入机器内部,整机防护等级达到IP65; |
| 出厂测试系统 | 喷淋防水测试; 高低温测试; 太阳辐射测试; 整机老化测试; |
二、设计规格参数:
组成 | 参数 |
显示屏 | 尺寸 | 32寸、43寸、49寸、55寸、65寸、75寸、86寸、98寸、100寸等 |
显示面积 | 以实际尺寸为准 |
显示比例 | 16:9 |
分辨率 | 1920*1080 |
亮度 | 1000cd/㎡;1500cd/㎡;2000cd/㎡;2500cd/㎡;3000cd/㎡ 可选 |
对比度 | 4000:1 |
可视角度 | 178°水平/178°垂直 |
主机系统 | 处理器 | 安卓:瑞芯微RK3288;电脑:J1900/I3/I5/I7等 |
内存 | 安卓:标配2GB(可选4G);电脑:4G/8G |
存储 | 安卓:标配8G 可扩展至32G;电脑:64G/128G/256G |
接口 | USB*2 RJ45*1 HDMI*1 VGA*1 |
外壳 | 防护等级 | IP65 |
重量 | 以实际尺寸为准 |
安装方式 | 落地、壁挂 可选 |
保护玻璃 | 6mm超白钢化玻璃/AR玻璃 可选 |
电容触摸屏 | 纳米电容触摸屏 |
工作参数 | 视频接口 | VGA、HDMI |
音频接口 | I/O输入和输出 |
亮度控制 | 自动感光系统 |
温度控制 | 智能风扇 自动感温 |
工作温度 | -30°C to +50°C |
工作湿度 | 5% to 90% |
电源 | 220V |
功率 | 280W |
常规主机方案设计规格
安卓主机规格
CPU | 瑞芯微RK3288 四核Cortex-A17+四核GPU Mail-T764 |
主频 | 1.8G |
内存 | DDR3 2G |
内置存储容量 | eMMC 8GB |
显示屏接口 | eDP接口,LVDS接口 |
板载背光 | 支持3.3V/5V/12V可选 |
触摸屏 | 纳米多点电容触摸 可选 |
网络 | 具备RJ45千兆网口,支持Ethernet。 |
具备wifi模块,支持2.4G WiFi,支持Wi-Fi 802.11b/g/n协议。 |
具备蓝牙功能,V2.1+EDR/Bluetooth 3.0/3.0+HS/4.0 |
具备3G功能,支持WCDMA、EVDO、CDMA、GSM,2G/3G全频段支持850/900/1800/1900MHz/2100MHz (选配) |
具备4G功能,LTE-TDD/LTE-FDD/TD-SCDMA/EDGE/GPRS/GSM(选配) |
GPS导航 | 内置GPS模块,灵敏度:-159dBm 接收频率:1575.42MHz 卫星通道:20通道 定位精度:<10m(选配) |
图像旋转 | 支持0度,90度,180度,270度手动旋转,支持重力感应自动转屏功能(选配) |
HDMI IN输入 | 支持720P/1080P HDMI IN输入功能(选配) |
扫描平台 | 支持二维码 一维码(选配) |
条码打印机 | 80MM小票打印机(选配) |
MIPI摄像头输入 | 支持300W像素MIPI摄像头功能(选配) |
实时时钟 | 内置实时时钟供电电池,支持定时开关机 |
系统看门狗 | 支持软件看门狗 |
接口设备 | 支持USB摄像头 |
支持红外遥控器 |
支持HDMI,兼容HDMI1.4/2.0 |
支持eDP接口显示屏 |
支持LVDS接口显示屏 |
4个USB HOST、1个USB OTG |
3组串口。支持外接串口设备模块(3/4G模块,NFC模块,打印机,刷卡器,扫描仪,身份证识别等等) |
4组IO检测口,支持人体红外感应 |
TF卡,最大支持32GB |
D class超大内置喇叭,6W*2 4R 支持耳机接口输出 |
支持麦克风 |
音频 | MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP格式 |
视频 | 支持H.264,VP8,MAV,WMV,AVS,H.263,MPEG4等视频格式的1080P多视频解码、YouTube等在线视频、最高可达4K*2K输出 |
图片 | 支持JPG、BMP、PNG等各种图片格式浏览并支持旋转/幻灯片播放/图片放大功能 |
X86工业级别主机
CPU | 高性能低功耗工业级别嵌入式IntelCPU:J1900/I3/I5/I7等 |
主频 | 1.8G以上 |
内存 | DDR3 4G/8G等 |
存储容量 | 64G/128G/256G等 |
显示屏接口 | LVDS接口 |
板载背光 | 支持3.3V/5V/12V可选 |
触摸屏 | 纳米多点电容触摸 可选 |
网络 | 具备RJ45千兆网口,支持Ethernet。 |
具备wifi模块,支持2.4G WiFi,支持Wi-Fi 802.11b/g/n协议。 |
具备蓝牙功能,V2.1+EDR/Bluetooth 3.0/3.0+HS/4.0 选配 |
具备4G全网通功能,LTE-TDD/LTE-FDD/TD-SCDMA/EDGE/GPRS/GSM(选配) |
图像旋转 | 支持0度,90度,180度,270度手动旋转,支持重力感应自动转屏功能(选配) |
HDMI IN输入 | 支持720P/1080P HDMI IN输入功能(选配) |
扫描平台 | 支持二维码 一维码(选配) |
条码打印机 | 80MM小票打印机(选配) |
高清摄像头输入 | 支持300W像素USB摄像头功能(选配) |
实时时钟 | 内置实时时钟供电电池,支持定时开关机 |
系统看门狗 | 支持软件看门狗 |
接口设备 | 支持USB摄像头 |
支持HDMI输出,兼容HDMI1.4/2.0 |
支持VGA输出 |
支持LVDS接口显示屏 |
4个USB HOST、1个USB OTG |
3组串口。支持外接串口设备模块(3/4G模块,NFC模块,打印机,刷卡器,扫描仪,身份证识别等等) |
4组IO检测口,支持人体红外感应 |
TF卡,最大支持32GB |
D class超大内置喇叭,6W*2 4R 支持耳机接口输出 |
支持麦克风 |
音频 | MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP格式 |
视频 | 支持H.264,VP8,MAV,WMV,AVS,H.263,MPEG4等视频格式的1080P多视频解码、YouTube等在线视频、最高可达4K*2K输出 |
图片 | 支持JPG、BMP、PNG等各种图片格式浏览并支持旋转/幻灯片播放/图片放大功能 |
信息发布软件系统功能概述:
功能组成:
素材管理:音频、视频、图片、Flash、PPT、Word、Excel、PDF;
节目管理:节目制作、编辑、管理、导出/导入、节目单/计划管理;
终端管理:终端监控、快速发布、时间同步、音量调节、下载限速、开关机、远程更新、触摸管理等;
系统管理:日志管理、查看指令执行状态、修改密码、用户权限管理、终端认证管理;
其它功能:用户权限指定、终端认证管理、密码修改
功能特点概述:
集中控制管理
系统采用B/S架构,无需安装客户端,即可在任意一台电脑上打开IE浏览器登录控制后台,通过网络远程对所有终端进行任何操作管理。
硬件稳定
采用嵌入式架构Android 4.0操作系统,安全无版权纠纷,散热良好功耗低,满负荷不超过5W,不死机蓝屏。硬件采用工控无风扇设计,无噪音,硬件稳定。
任意分屏
制作节目时可任意拉伸拖放视频播放区域及大小、flash、ppt、跑马灯字幕的字体、字号、字色、背景色、支持字幕向左、右、上、下滚动;系统自带数字日历时钟模块、天气预报模块、节目模板库,支持自行设计制作模板;提供缩略图功能,所见即所得。
系统兼容扩展性
支持几乎所有的视频格式(rm、rmvb、avi、mpeg、mpg、dat、mov、asf、mtv、mkv、wmv、3gp、amv、dmv、divx等)音频(mp3、wma、wav等)图片(jpg、gif、png等); word/excel文档、pdf文档、RSS实时新闻、flash动画、动态网页。
支持office文档播放
系统支持PPT,WORD,EXCEL文档的播放。
支持网页播放
系统直播网页播放、并且可以滚动形式播放网页,实现大页面完整显示。
图片特效播放
添加图片可设置图片播放特效功能、例如:百叶窗、渐进渐出等特效。
流媒体直播
支持实时流媒体直播、网络视频直播、本地DVD视频直播、视频会议等多种流媒体形式直播。
多节目循环播放
系统支持多节目循环播放功能,例如同时下发10个节目给终端播放器、终端播放器会循环播放这10个节目,每个节目都可以任意分屏,可以指定各个节目播放时间。
多种播放模式
支持立即立即播放模式、插播播放模式、定时播放模式。
立即播放模式:是普通的发布播放模式、将节目发送到终端后、终端根据立即进行播放。
插播播放模式:在临时和紧急情况下、可任意定时在一段时间内插入其他的节目播放,等待此段时间过后,节目会按照原先的计划进行播放,时间可精确到秒。
轮播播放模式:轮播节目是周期播放模式、即可以将节目定时在每天或者每周几什么时间点开始播放
播放计划管理
计划管理功能,可以将所有的需要发送的节目提前做计划表,可以是正常计划、插播计划、周期计划。将所有节目做成计划表单,然后只需要将计划单发送到终端即可,可以方便的修改已经存在的计划表,更换或删除节目单里面的节目。
终端独立播放
系统采用分布式点对点信息发布机制,每个点位播放不同画面也可播放通知画面,根据放置场所不同,可随意指定点位,操作简便。
远程控制终端
可通过管理软件、远程待机或唤醒、重启
远程同步时间
可通过控制软件远程同步终端播放器和服务器的时间、不用手动去设置时间。
远程调节音量
可通过控制软件远程设置终端播放器的音量大小
远程实时监控
可远程实时监控终端网络连接状态、监控正在播放的动态播放画面,这样方便用户管理,不用去显示端查看操作后的效果。
定时开关机
系统可以设置终端每天或者每周几几点开机、几点关机,而且可以设置多轮定时开关机,这样不仅更大的方便管理终端,而且不用人工开关机增加工作效率减少不必要的夜间用电浪费
终端限速
可精确限制每台终端下载节目所占用的网络带宽,使得企业用户的网络带宽在加入信息发布系统后还可得到精准的控制,不需要独立搭建网络。
离线指令
无论终端是否在线,都可发送任意指令至该终端,终端上线后将自动执行。
节目分发机制
系统支持多服务器节目分发,解决大并发连接瓶颈、分发时带宽可控制;支持对发布终端的监控及管理、支持断点续传、支持文件完整校验、分发状态回报。
用户管理权限
可对每个用户设置不同的权限,并且可以对用户分配管理终端,使其对此终端有管理权限。
远程终端文件管理
可以查看、删除终端所播放的节目文件,不仅可以删除此终端的此节目,而且可以同时一次性删除所有终端的相同节目。终端带自动清理功能、只要终端存储设备将存放完时,终端自动清除最早时候的播放节目文件。
节目审核
节目审核功能用在多级用户权限中,上级用户审核下级用户所制作的节目,只要下级用户制作的节目未被上级审核,那下级用户就不能发布此节目到终端.例如
上级用户对下级用户USER设置了节目需要审核权限,那么下级用户USER所建的节目都需要管理者审核。
用USER用户新建一个节目后,换成admin用户登录,可以看到USER新建的节目未为审核状态,只有admin用户对其审核后,此节目才可以被USER用户发送到终端播放。
智能清理
系统支持智能清理功能,当存储器将要存满时,可自动清理最早的文件、不用人为去清除,也可通过软件后台手动清除存储内容。
单机播放
支持在网络异常下把制作好的节目直接导入到存储卡里进行播放,只需要将导出的节目放入u盘等移动存储器中、将u盘出入播放器、播放器自动会从u盘拷贝需要导入的节目、导入完成后播出u盘、即可播放节目。
断点续传
当下载节目过程中,网络中断重新连接后、节目自动从断开时状态紧接着下载,不会重新完全下载。
日志管理
强大的日志记录功能,可以记录每个用户所发送的节目指令是否已经成功执行,系统提供日志记录,管理人员可以直接浏览、查询系统日志导出为excel表格文档。
遥控点播
可以通过软件将所有的节目都发送给终端播放器、正常循环播放后,现在只想播放某一个节目不想去软件后台操作,可以直接通过遥控器选择所需要的节目、通过遥控器可以浏览到节目菜单列表,选择任一已经存在的节目点播。
交互操作
每个页面支持视频、图片、文字、文档等素材合并显示,通过图片按钮链接节目功能,将节目中的图片按钮链接至其他节目,当终端播放此节目时,点击节目中的图片,即可链接跳转到其他节目。在设置的时间内无人操作终端,即返回到正常播放的节目,此功能可以方便人机交互查询使用,从而实现触摸查询系统功能。
发布通知
通知以跑马灯形式默认在在节目下方滚动播出,可编辑通知内容、字体背景颜色、字体颜色、字体大小、滚动速度,输入数字0就可以取消通知信息。
记忆播放
系统通电开机后,将从上次关机前记忆的节目以及播放进度点,开始继续播放节目。
第三方对接
支持与其它系统数据对接,如会议系统、排队叫号系统、汇率、一卡通、门禁、触摸查询、教学系统,例如对接触摸系统可以设置点击屏幕立即调用触摸系统,间隔时间后自动恢复到播出系统;
动态截屏
此功能可以实现捕获服务器桌面功能、可将服务器桌面当前桌面或者当前桌面任意一块区域显示在终端播放器上面,可以设置间隔几秒捕获桌面任意区域的画面显示出来。
负载均衡
系统支持大规模批量终端使用时的负载均衡设定,可添加任意数量的子服务器,用于均衡总服务器的负荷,并可加快节目下载速率,节约带宽。
更多配套软件:选配
1. 智能公交站牌导示系统
2. 智能公交调度系统
3. 智能公交GPS定位系统
4. 智能商业广场导示系统
5. 智能景点导示系统
6. 智能城市导示系统
